WR3456-803 智能繼電器模塊
發布時間：2020-01-21 16:46:10 發布人：巨川電氣 (人氣： )

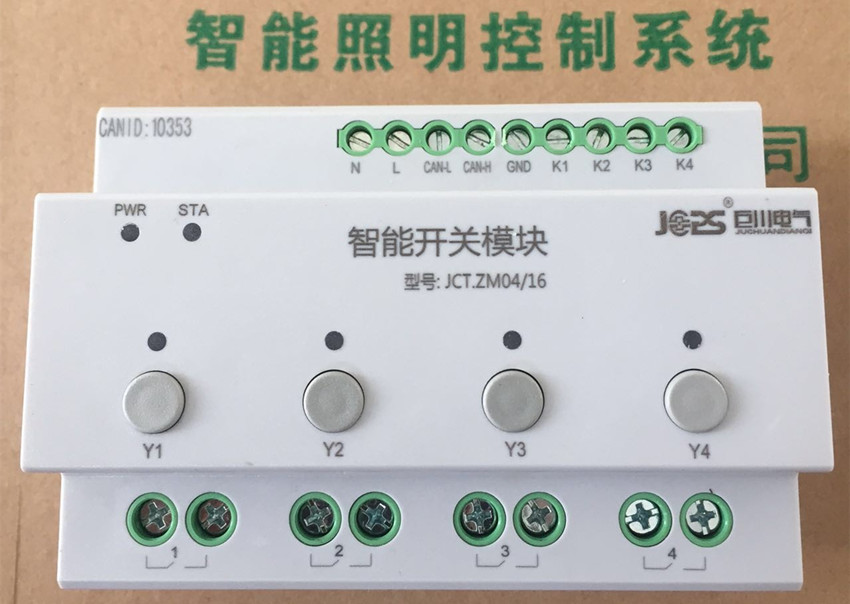

巨川電氣WR3456-803 智能繼電器模塊智能照明模塊性能特點： 系統集成時控、光控、人體（車體）感應控制、消防控制、遠控、手動、CAN通訊接口功能(支持連接第二方上位機監控
巨川電氣WR3456-803 智能繼電器模塊
智能照明模塊性能特點：

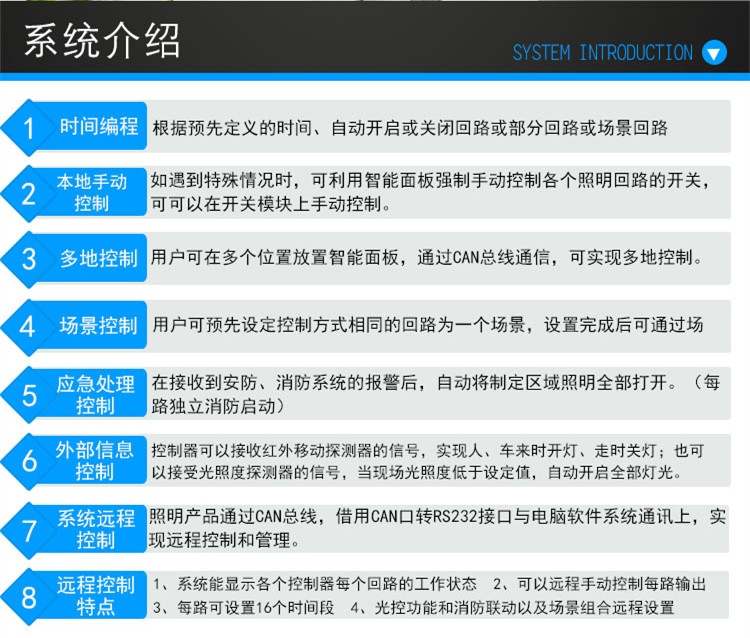

系統集成時控、光控、人體（車體）感應控制、消防控制、遠控、手動、CAN通訊接口功能(支持連接第二方上位機監控系統)，配合場景控制面板可以實現場景模式控制?？梢蕴鎿Q傳統的照明控制方式（單一時控、人工現場手控），達到智能自動化控制開關燈，實現定時開關燈、根據人(車)流量開關燈、根據天氣或者天黑開關燈、場景開關燈、遠程開關燈等多種開關燈方式組合使用，達到節電、智能、人性化開關燈，根據不同自定義配置能滿足多種復雜場合的使用需求。
智能照明模塊功能能說明
1. 1-12路繼電器開關輸出單元
2. 自帶場景控制器，多達128個場景
3. 每個回路具有燈具保護延時（0-60分鐘）
4. 每個回路具有分批開啟延時（0-25秒）
5. 繼電器開關可手動控制
6. 具有遠程編程和管理功能
7. 設備重啟可選擇已開的場景或指定的場景
智能照明模塊工作原理及操作說明
1、 繼電器開關手動控制
本模塊除接收外部信號進行開關控制外，也可手動控制開關。
通過操作1～12回路繼電器的手動開關，可分別控制1～12回路開、關。
2、 本機設備號
設備ID必須通過“JCT系統控制軟件”設置，設置見軟件說明。
3、 場景
多達128個場景，每個場景由任意回路組合而成。場景必須通過“JCT 系統控制軟件”來設置，設置見軟件說明。
4、 回路開啟和保護延時
回路開啟延時：每個回路可設置開啟延時，即回路啟動后，達到延時值時該回路才有輸出。開啟延時的作用當同時啟動多個回路時，回路按延時值依次啟動，避免全部啟動時的沖擊大電流。
注：開啟延時值范圍為0.0～25.0秒。
回路保護延時：每個回路可設置保護延時，即當某回路的輸出關斷后，為了保護負載，只有時間達到保護延時值時該回路才能再受控制輸出。
注：保護延時值范圍為00～60分。
開啟延時值、保護延時值必須通過“JCT系統控制軟件”來設置，設置見其說明。
5、 重啟后運行場設置（上電恢復場景設置）
如系統設置為已開的場，本機重啟后，將運行上次關機時開啟的場景。
如系統設置為指定的場，本機重啟后，將運行指定的場景。
設置要通過“JCT系統控制軟件”，設置見其說明。系統默認重啟后不運行場景。
智能照明模塊技術指標：
1、輸出控制常開觸點AC250V/16A(注：負載接線示意圖)
2、運行和通信狀態指示。
3、手動控制開關,現場實驗按鈕。
4、工作電源：V ,V-：DC12V；VCC,GND：DC12V/ 2A；電源和智能照明模塊對應V 連接VCC，V-連接GND，B0,A0,RS-485通信接口,主要與后臺總線連接，智能照明控制模塊BO,A0之間對應手拉手方式連接，接線圖上未標明的在對應模塊上標示有，KEY為開關量連接型號，B1,A1為抄表連接型號，DS1為溫度采集連接型號，I1,I2根據現場編程設定
5、擴展安裝
設備安裝應嚴格按照接線標識和端子的插接方向安裝，剝開的金屬線頭（8mm）應保證完整的放入端子的接線孔中，再擰緊鏍釘，安裝時應避免剝開的金屬線頭過長外露或緊固鏍釘松動，否則將會引發嚴重事故。安裝線徑建議選擇多股BVR線（線徑據實際負荷選擇）。
1． 安裝條件
安裝位置要通風良好，注意防潮、防震、防塵。
2． 接線規格
l 本模塊繼電器開關輸出端連接線：2.5mm2銅導線
l 485總線連接線：采用超五類線或2芯雙絞線
3． 典型系統連接
該模塊的典型系統連接（僅供參考）如下圖所示。通過485總線與控制面板、系統管理服務器等連接可實現設備開關控制、照明控制（包括場景控制等）、系統管理、以及與其它控制系統聯接等。
巨川電氣WR3456-803 智能繼電器模塊
